일체형 데크플레이트

SMART 데크플레이트는 기존 일체형 제품에 비해 용접 강도강화, 누름 고정부 기술 등을 적용하여 콘크리트 페이스트 누출 방지, 내구성 강화 및 시공 용이성을 극대화한 일체형 데크플레이트 입니다.

  • 품질

    1. 최신 설비를 통한 고품질
    2. 콘크리트 누수방지 기술
    3. 용접 손상 없는 하부강판

  • 안정성

    1. 안정적인 트러스 구조
    2. 용접 접착력 강화를 위한
      트러스 풋 형상

  • 경제성

    1. 공정 단순화를 통한 공기단축 효과
    2. 간단한 시공을 통한 작업량 감소

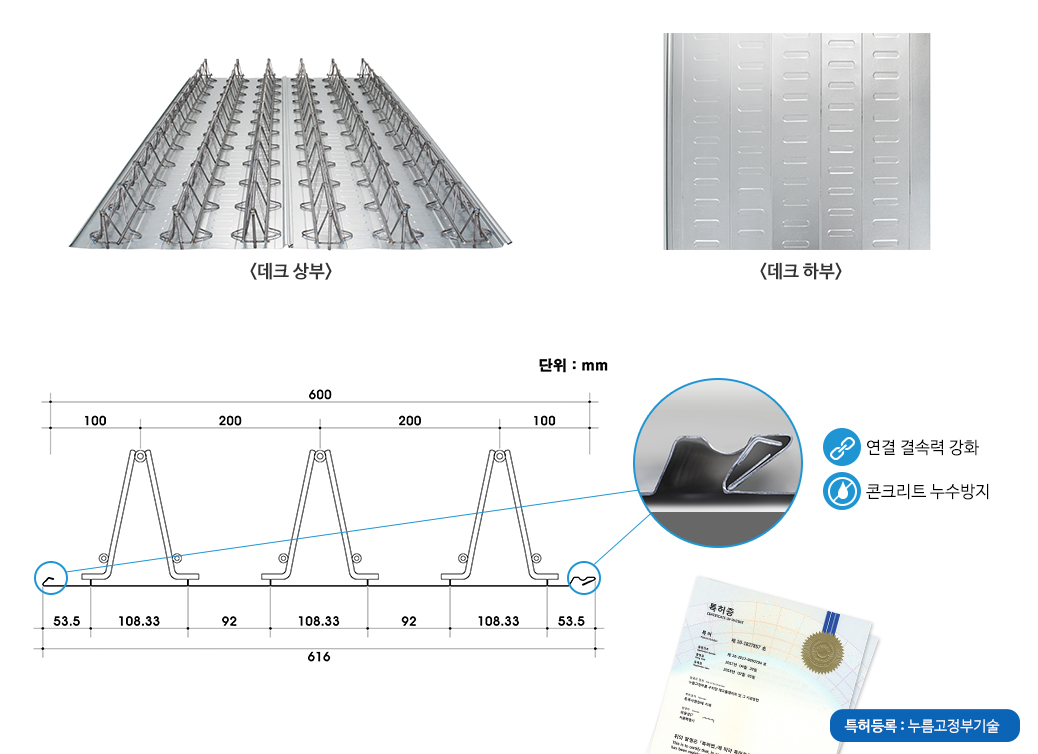

형상과 단면

제품 구성

  • LATTICE : Ø5~ Ø7
  • DECK PLATE : 0.5T 아연도강판(KS-SGC400)
  • TG TYPE SIZE : 600mmX1,200~6,000mm(WXL)
  • 적용 슬래브 THK : 120mm~350mm
  • PITCH : 190mm~210mm
사양 SM1007 SM1008 SM1010 SM1207 SM1208 SM1210 SM1212 SM1307 SM1308 SM1310 SM1313 SM1410 SM1412
상현재 D10 D10 D10 D12 D12 D12 D12 D13 D13 D13 D13 D14 D14
하현재 D7 D8 D10 D7 D8 D10 D12 D7 D8 D10 D13 D10 D12
래티스 Ø5 ~ Ø7
SLAB 두께 120mm ~ 350mm
